GUARDAVÍAS
Las guardavías metálicas CORPIA son productos resistentes de seguridad vial que contribuyen a salvar vidas en las carreteras. Estos dispositivos soportan los daños causados por impactos y absorben la energía cinética de los vehículos; desacelerándolos y protegiendo a los pasajeros. Las guardavías se instalan en uno o ambos lados de la vía en los tramos donde se presenten riesgos a la seguridad del conductor y pasajeros; particularmente o en zonas con accidentes topográficos, alineamientos no uniformes, curvas pronunciadas de la vía, terraplenes pronunciados, etc.
Las guardavías CORPIA están fabricadas con acero galvanizado en caliente lo cual concede resistencia, seguridad y durabilidad. Las guardavías están compuestas con postes y terminales que se ensamblan con pernos de alta resistencia a lo largo de la vía para reencauzar a los vehículos en dirección paralela al tránsito en caso de accidente.
Las características de seguridad, economía, resistencia y fácil instalar de las Guardavías CORPIA contribuyen con la seguridad vial, optimizan el trabajo del constructor, reducen tiempos de ejecución de obra, descartan el empleo de equipos especiales, disminuyen los costos de instalación y flete, etc. Las Guardavías CORPIA son la mejor alternativa para salvar vidas y prevenir problemas de seguridad vial.
- Componentes de guardavías
- Aplicaciones en proyectos
- Usos
- Ventajas
- Normas técnicas

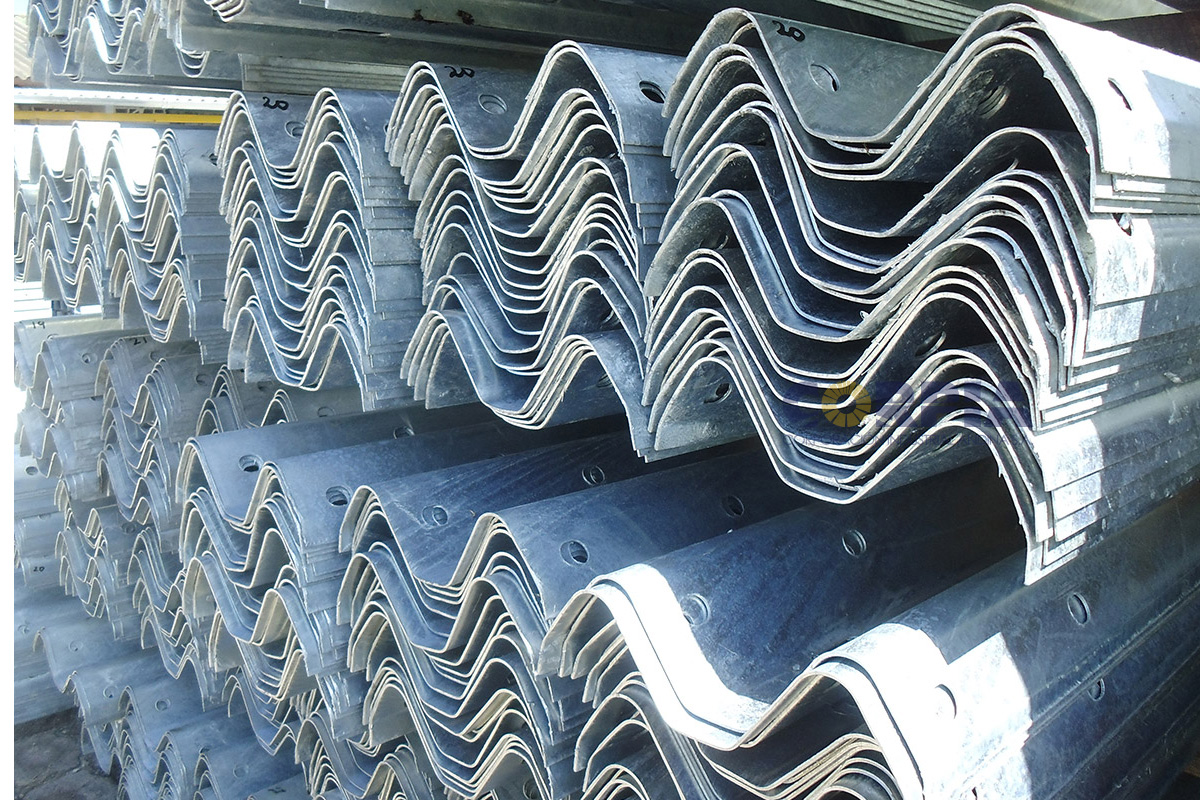

Barandales
Los barandales son la viga de acero galvanizado de alta resistencia y elasticidad que se expone al vehículo en caso de accidente para reencauzarlo a la vía al absorber la energía cinética del impacto con el fin de proteger la vida de los pasajeros. Los barandales son elaborados mediante la Norma AASHTO M-180. Además, son galvanizadas por inmersión en caliente con un mínimo en tres medidas de 610 gr/m2 de zinc total en ambos lados, según normas ASTM-307, ASTM568, ASTM 180:2004 y NTE INEN 2473: 2013.
Poste
Los postes sujetan los barandales a una altura determinada y además soportan la energía cinética del impacto producido durante la colisión. Los postes galvanizados por inmersión en caliente cumplen con un mínimo en tres medidas de 610 gr/m2 de zinc total en ambos lados, según normas ASTM-307, ASTM568, ASTM 180:2004 y NTE INEN 2473: 2013. Los postes de acero en forma de C se empotran sólidamente en el terreno.

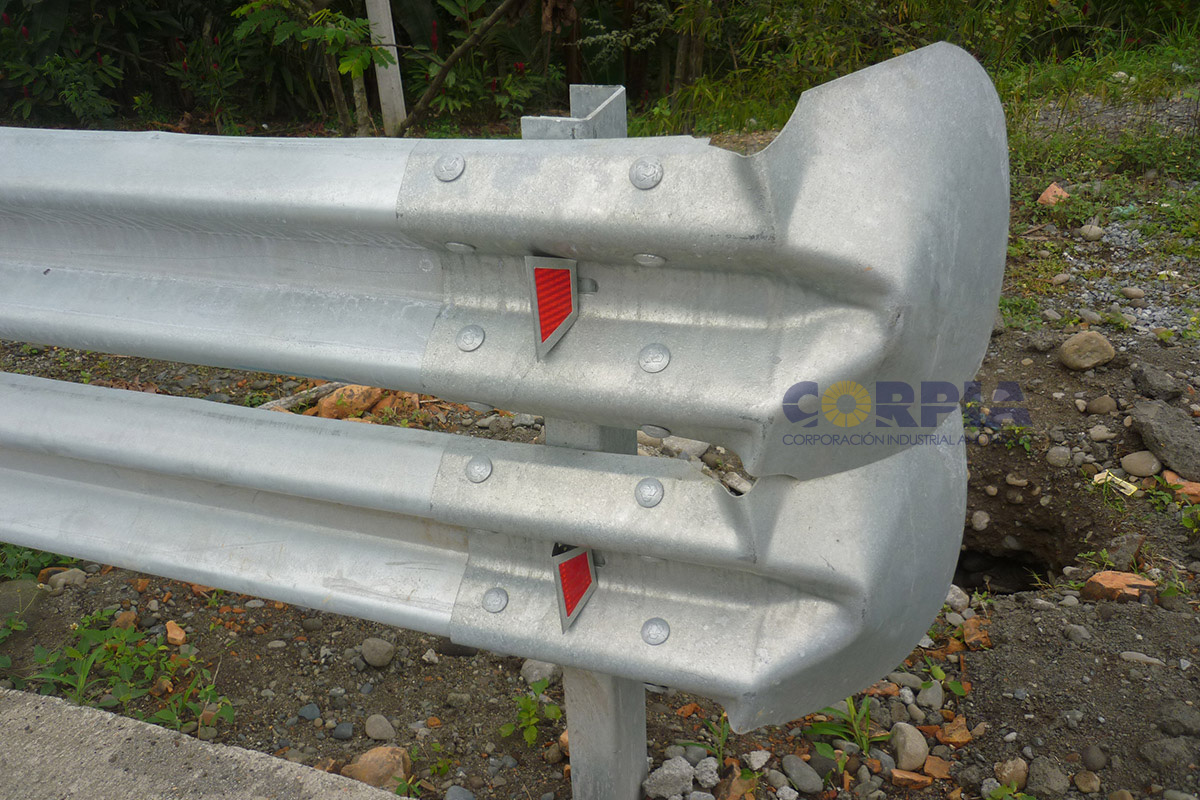

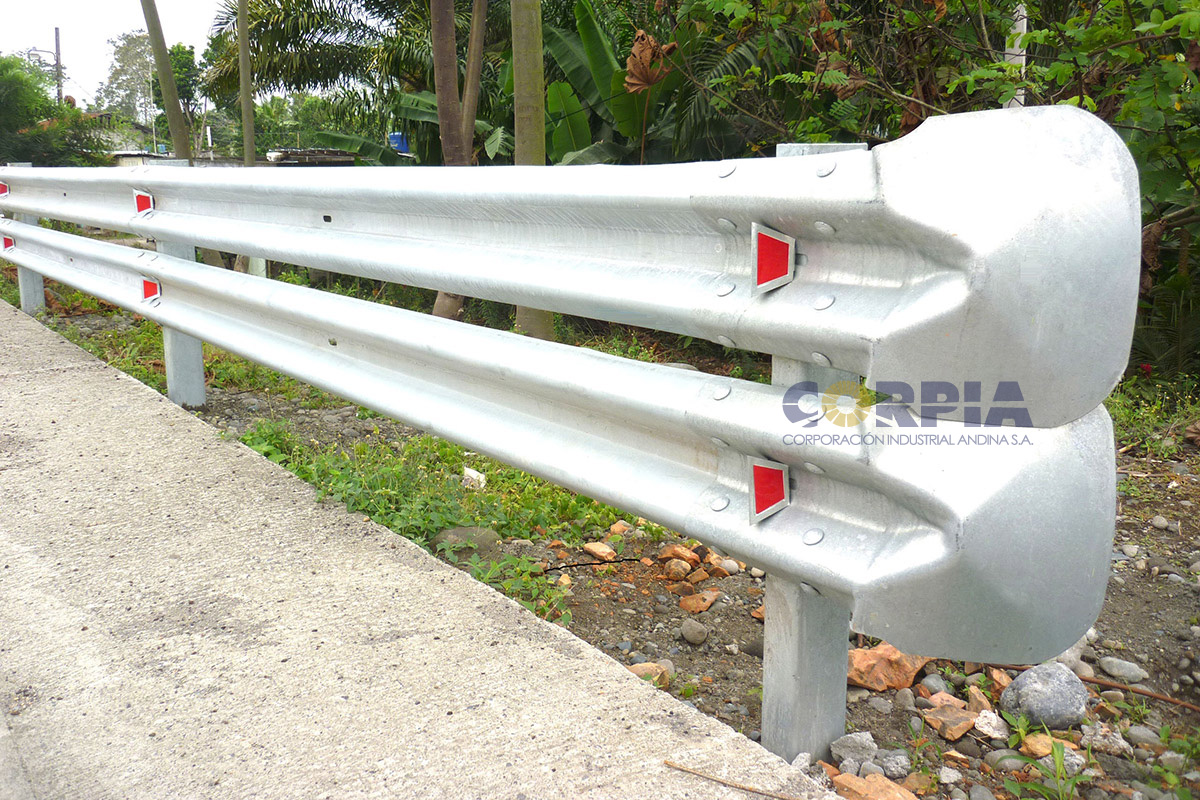

Terminales
Son elementos que se acoplan en los extremos de los barandales en el final de un tramo. Las terminales galvanizadas por inmersión en caliente cumplen con un mínimo de 610 gr/m2 de zinc total en ambos lados, según normas ASTM-307, ASTM568, ASTM 180:2004 y NTE INEN 2473: 2013.
Pernos y Tuercas
Son elementos que permiten la sujeción de los barandales con los postes y mantienen la estructura acoplada para conformar el sistema de guardavías. Estos elementos cumplen con la Norma ASTM A-307.
ASTM-307, ASTM568, ASTM 180:2004 y NTE INEN 2473: 2013

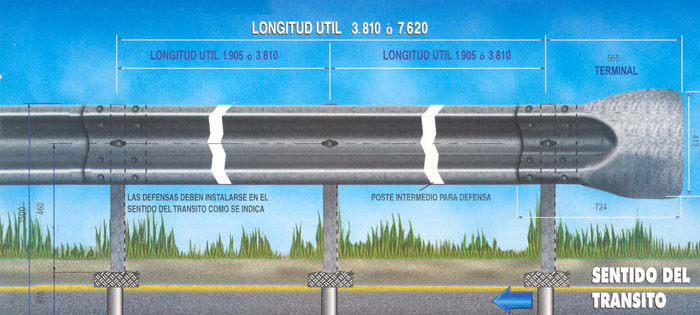

| PROPIEDADES | |||||||
|---|---|---|---|---|---|---|---|
| Componente | Longitud útil (m) | Ancho b (mm) | Espesor (mm) | Momento de inercia (cm4) | Módulo resistencia (cm3) | ||
| Horizontal | Vertical | Horizontal | Vertical | ||||
| Guardavía | 3,81 | 311 | 2,7 | 96,1 | 1,249 | 22,5 | 80,6 |
| Poste | 1,50 | 75 | 4,75 | 590 | 64 | * | * |
| Poste | 1,80 | 75 | 4.75 | 590 | 64 | * | * |
| Terminal | 0,57 | 311 | 2.7 | * | * | * | * |
- Viales
- Mineros
- Urbanos
- Petroleros
- Eléctricos
Las guardavías CORPIA se pueden instalar donde se requiera seguridad vial como en:
- Autopistas
- Carreteras
- Puentes
- Estacionamientos
- Protección de tuberías, estaciones eléctricas y de gas
- Encauzamiento de los vehículos fuera de control
- Reducción de los daños causados a los pasajeros y vehículo
- Fácil y rápida instalación
- Reducción en tiempos de ejecución de obra
- Empleo de mano de obra no especializada
- Bajos costos de instalación, mantenimiento y reposición
- Versatilidad en la manipulación manual de las planchas
- Elementos desarmables y recuperables
- Adecuada visibilidad de la vía gracias a las gemas reflectivas
- Disminución del costo de transporte
- Armado de la estructura sin restricción climática
La información proporcionada considera los diseños y materiales empleados por CORPIA en la elaboración de sus soluciones, de acuerdo con las normas:
- INEN – Servicio Ecuatoriano de Normalización
- AASHTO – American Association of State Highway and Transportation Officials
- ASTM – American Society for Testing and Materials
- AISI – American Iron and Steel Institute
Las guardavías CORPIA cumplen con las especificaciones técnicas de las normas:
Guardavías y accesorios
- ASSHTO M-180
- ASTM A-36
- ASTM A-588
- NTE INEN 2473-2013
- MOP-001-F-2002, secciones 703 y 829
Galvanizado
- ASTM A-525
- ASTM A-123
- ASTM A-153
- INEN 1172
| MATERIAS PRIMAS | ESPECIFICACIONES | |||
|---|---|---|---|---|
| Guardavias | ASTM A588 / A36 / A525 | AASHTO M180 | INEN 2473 | |
| Recubrimiento y accesorios | ASTM A525 / A123 / A153 | |||
| Postes | INEN 2473 | |||
| Pernos y tuercas | INEN 1677 | |||

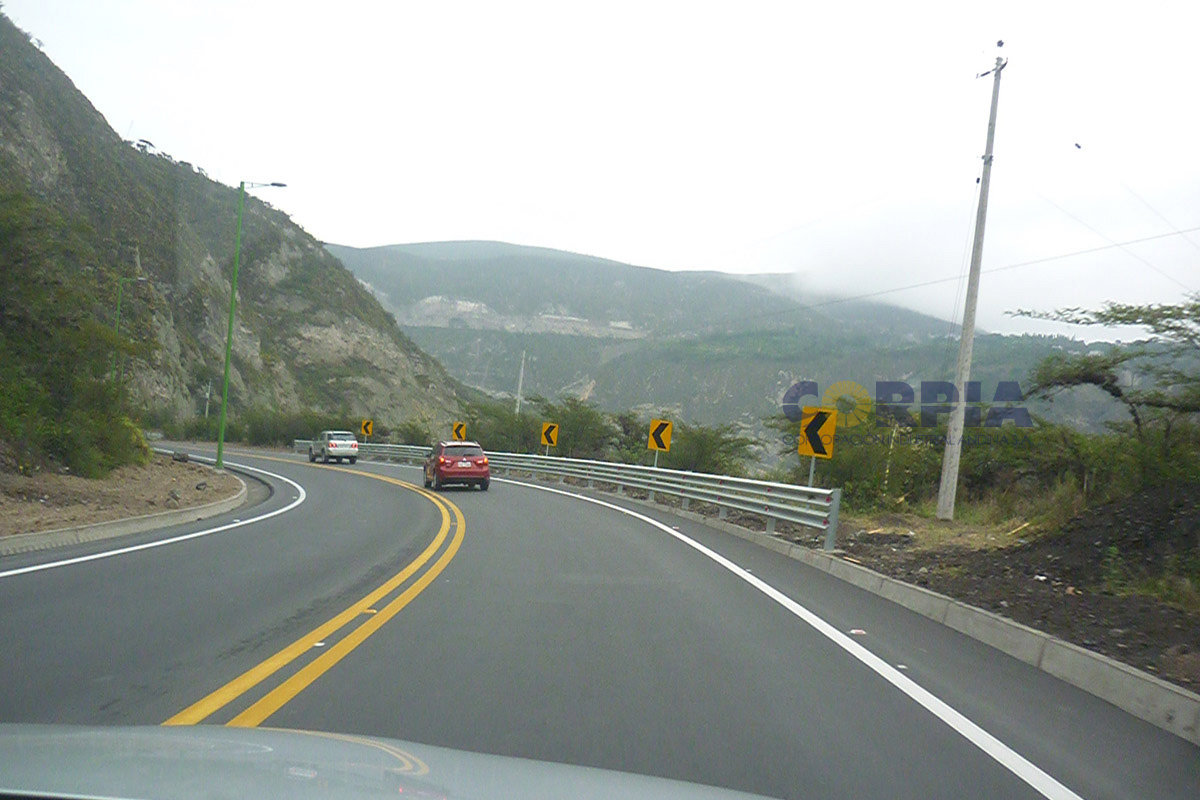

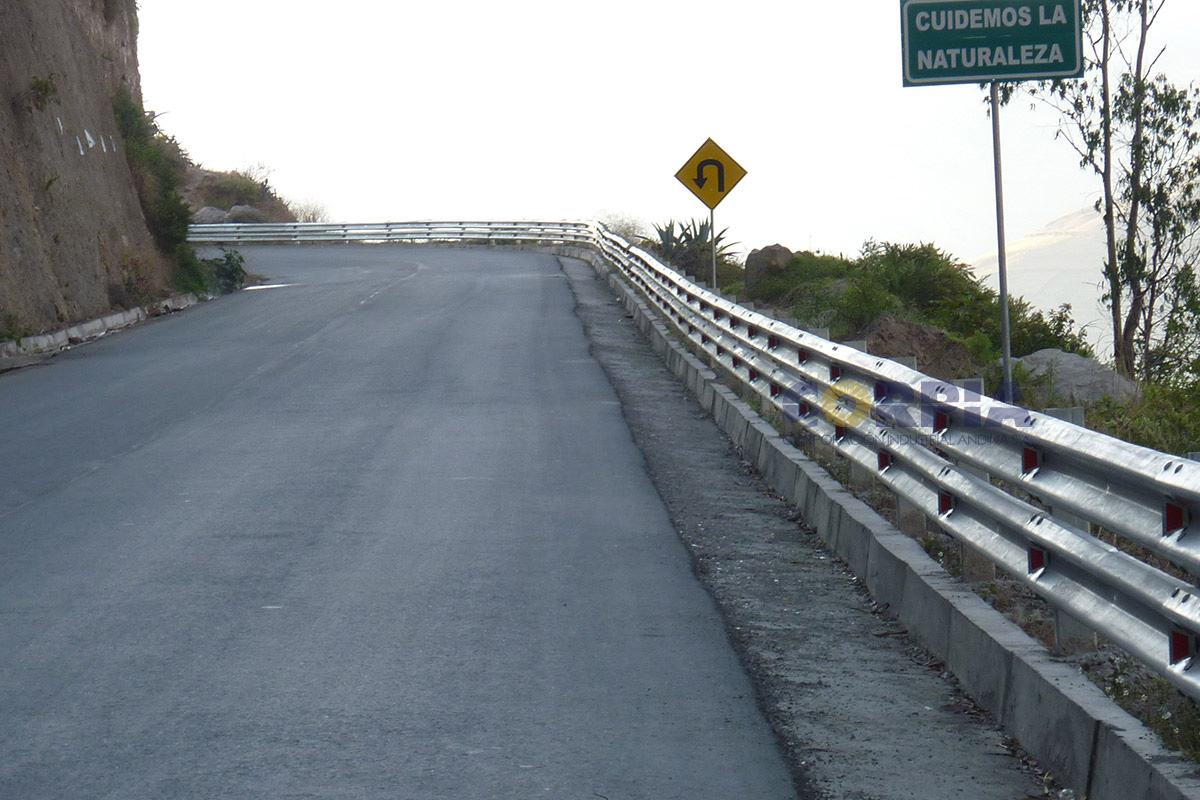

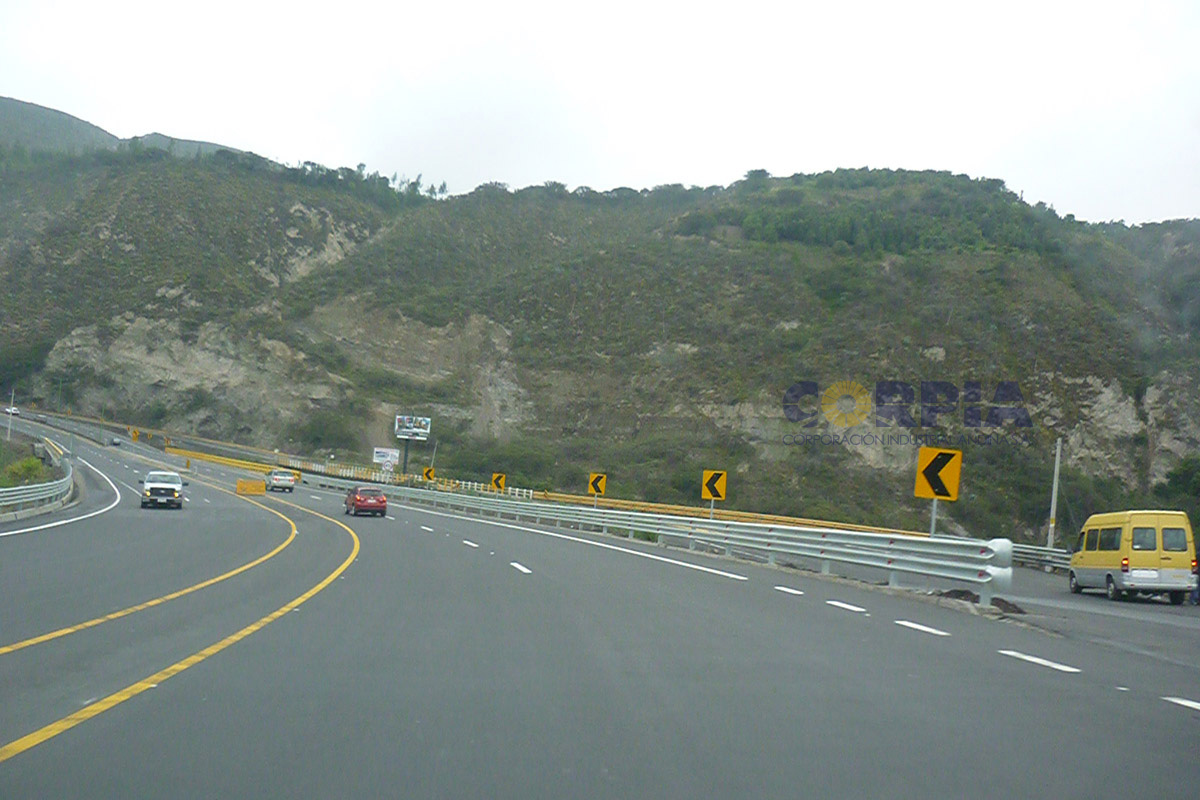

Galería Guardavías
