ALCANTARILLAS PASO PEQUEÑO MP68

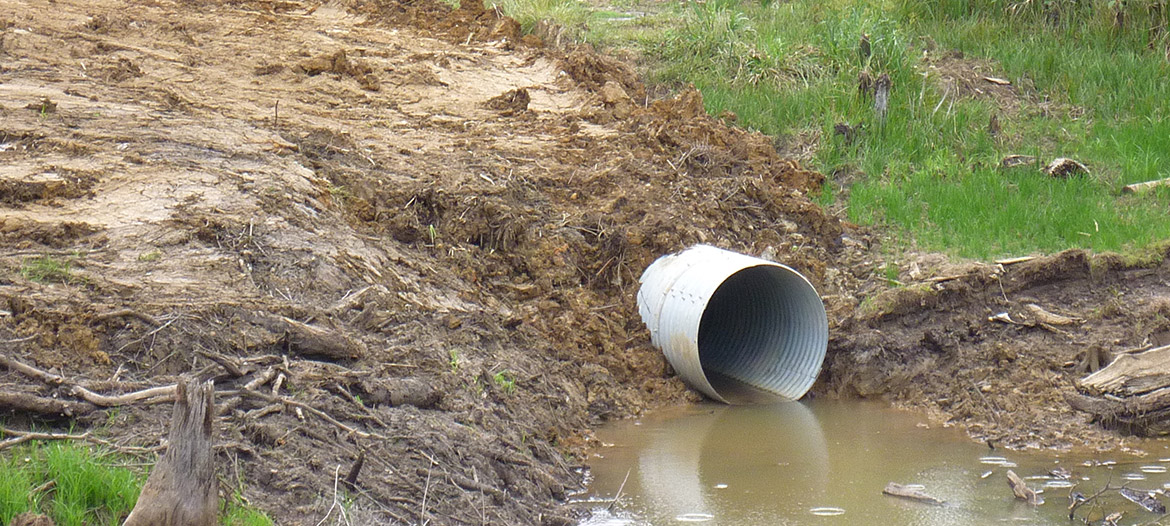

Las alcantarillas CORPIA Paso Pequeño MP68 son elaboradas con planchas de acero corrugado con recubrimiento galvanizado o epóxico, las cuales se ensamblan con pernos de alta resistencia para formar distintos diámetros y geometrías. Las planchas cuentan con una distancia entre corrugación de 68x13mm que aumenta la rigidez y consecuentemente su resistencia. La fabricación del producto está avalada por estándares internacionales AASHTO, AISI, por la Norma ecuatoriana INEN y por las especificaciones generales para la construcción de Caminos y Puentes MOP 001-F 2002 (NEVI).
Las alcantarillas CORPIA Paso Pequeño MP68 son la solución ideal para drenaje, saneamiento e infraestructuras petroleras y mineras.
- Propiedades y Especificaciones
- Usos
- Normas Técnicas
- Nota
| PROPIEDADES | Espesor (mm) |
Radio de Giro (cm) | Área de Sección (cm²/m) | Módulo de Sección (cm³/m) | Momento de Inercia (cm⁴/m) |
|---|---|---|---|---|
| 2,0 | 0,47 | 19,84 | 5,93 | 4,36 |
| 2,5 | 0,47 | 24,8 | 7,24 | 5,50 |
| 3,0 | 0,47 | 29,75 | 8,51 | 6,68 |
| 3,5 | 0,48 | 34,71 | 9,76 | 7,90 |

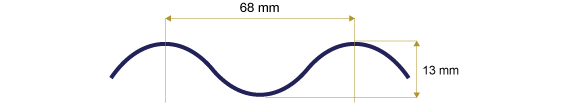

Corrugación
INEN 1674-2005, MOP-001-F-2002, SECCIONES: 602 Y 821
| ESPECIFICACIONES | ||||||||
|---|---|---|---|---|---|---|---|---|
| Diámetro Nominal | Área | Perímetro | Altura Mín. Relleno (m) | Altura Máxima de Relleno (m) | ||||
| mm | pulg | m² | m | Carga Viva HS 20 |
e= 2,0 mm Calibre 14 | e= 2,5 mm Calibre 12 | e= 3,0 mm Calibre 11 | e= 3,5 mm Calibre 10 |
| 600 | 24 | 0,3 | 1,88 | 0,3 | 25,8 | * | * | * |
| 800 | 32 | 0,5 | 2,51 | 0,3 | 19,3 | * | * | * |
| 900 | 36 | 0,6 | 2,83 | 0,3 | 17,2 | 23,4 | * | * |
| 1.000 | 40 | 0,8 | 3,14 | 0,3 | 15,5 | 21,1 | 25,3 | * |
| 1.200 | 48 | 1,1 | 3,77 | 0,3 | 12,9 | 17,6 | 21,1 | 26,2 |
| 1.500 | 60 | 1,8 | 4,71 | 0,3 | * | 14,1 | 16,9 | 21,0 |
| 1.600 | 64 | 2,0 | 5,03 | 0,3 | * | * | 15,8 | 19,6 |
| 1.800 | 72 | 2,5 | 5,65 | 0,3 | * | * | * | 17,5 |
Norma AASHTO: HS 20 Norma AASHTO (American Association of State Highways and Transportation Oficials).
* Diseños especiales, disponibles bajo pedido.
- Drenaje pluvial de carreteras y aeropuertos
La información proporcionada considera los diseños y materiales empleados por CORPIA en la elaboración de sus soluciones, de acuerdo con las normas:
- INEN - Servicio Ecuatoriano de Normalización
- AASHTO - American Association of State Highway and Transportation Officials
- ASTM - American Society for Testing and Materials
- AISI - American Iron and Steel Institute
| COMPONENTES | NORMAS TÉCNICAS |
|---|---|
| Planchas | AASHTO M36/INEN 1674 |
| Pernos | ASTMA307/A449/INEN 1677 |
| Tuercas | ASTM A563/INEN 1677 |
| Galvanizado | ASTM A123 Planchas |
| ASTM A153 Pernos |
Las alcantarillas CORPIA cumplen con las especificaciones técnicas de las normas:
- NTE INEN 1674-2005
- MOP-001-F-2002, secciones 602 y 821
- AASHTO T-180
- Alturas de relleno calculadas según metodología del AISI y consideradas desde la parte superior de la alcantarilla. Altura mínima de relleno: 0,30 m
- Porcentajes de compactación del suelo: 85% (Norma AASHTO - 180)
- Los pernos de unión son de alta resistencia grado 8
- Carga viva de diseño HS 20-44. Para cargas vivas especiales, consultar con el departamento técnico de CORPIA
